「熱交換器とは？」

熱交換器とは、「温度の異なる複数の流体の間で熱を移動させるための装置」です。
熱交換器の製造を行う株式会社コーヨーラドによれば、この装置は単に物体を温めたり冷やしたりするだけでなく、限られた熱資源を有効に活用し、外部に捨てられるはずの熱を再利用することで、社会全体の熱量消費を抑制する重要な役割を担っています。
我々の日常生活から大規模な産業施設に至るまで、熱交換器が介在しない領域はほとんど存在しません。家庭内の空気調和機や冷蔵庫、給湯機から、移動手段である自動車の放熱装置、さらには電力の安定供給を支える発電所の復水器や化学工場の反応制御装置に至るまで、その応用範囲は多岐にわたります。
本記事では、熱交換器の物理的原理、構造的分類、具体的な活用事例、さらには保守点検がもたらす経済的・環境的効果について、専門的な見地から詳細に論じていきます。

熱移動の基礎

熱交換器の設計と運用を理解するためには、熱力学における熱移動の三つの基本形態、すなわち熱伝導、対流、そして熱放射を把握する必要があります。

熱移動の三形態とその制御

第一に、熱伝導は固体の内部や静止した流体の中を熱が伝わる現象です。
熱交換器においては、二つの流体を隔てる金属壁の熱伝導率が全体の効率を左右します。一般に銅やアルミニウムといった伝熱性能の高い材料が選定されるのは、この伝導抵抗を最小限に抑えるためです。
第二に、対流は流体の移動に伴って熱が運ばれる現象です。熱交換器の内部では、流体を意図的に乱れさせることで伝熱面付近の境界層を薄くし、対流による熱移動を促進させる工夫が施されています。
第三に、熱放射は電磁波として熱が伝わる現象です。床暖房の放熱面などは、この放射熱を利用して空間を温めます。
これらの現象を統合し、熱交換器の性能は以下の数式によって評価されます。

流路の構成と熱交換効率

熱交換器内の流体の流れ方には、主に三つの形態が存在し、それぞれ異なる温度変化の特性を持っています。

流れの形態

向流方式は、出口温度を入口温度に最も近づけることができるため、熱回収率を重視する産業用プロセスにおいて広く採用されています。

構造による熱交換器の分類と特性

用途や流体の性質に応じて、熱交換器は多様な構造を有しています。ここでは代表的な形式について、その特徴を詳述します。

鰭付き管式熱交換器（フィンチューブ式）

気体と液体の間で熱交換を行う際、気体は液体に比べて熱を伝えにくいため、管の外側に「鰭（ひれ）」を取り付けることで伝熱面積を飛躍的に増大させた形式です。
この形式は、空気調和機の室内機や室外機、自動車の放熱器などに多用されています。長所としては、設置環境に合わせた形状設計が容易であり、導入費用も比較的安価である点が挙げられます。
一方で、伝熱効率を維持するためには鰭の間に詰まる塵埃の除去が不可欠であり、攪拌機などの補助装置が必要になる場合もあります。

平板式熱交換器（プレート式）

薄い金属板を幾重にも重ね合わせ、その隙間に交互に流体を流す構造です。板の表面に施された波状の加工が流体に乱流を引き起こし、極めて高い熱伝達率を実現します。

外殻多管式熱交換器（シェル＆チューブ式）

円筒状の容器（外殻）の中に多数の伝熱管を束ねて収めた構造です。
一脚の流体は管内を、もう一脚の流体は管の外側（外殻内）を流れます。この形式は構造が非常に堅牢であり、高圧や高温の条件下でも安定して動作するため、石油化学工場や発電所の復水器として不可欠な存在です。
管の数を調整することで、極めて大規模な容量にも対応可能です。

日常生活における熱交換器の応用

熱交換器は、我々の生活の質を維持するために、目に見えないところで絶え間なく稼働しています。

住宅用設備と家電製品

家庭において最も身近な例は、空気調和機です。
室内機と室外機の双方に鰭付き管式熱交換器が備わっており、熱を運ぶ媒体（冷媒）を介して、室内の熱を外へ逃がしたり、外の熱を室内へ取り込んだりしています。
また、冷蔵庫も同様の仕組みで内部を冷やしており、奪った熱は筐体の背面や側面にある放熱面から排出されます。給湯器においては、燃料の燃焼熱を水に伝えるために熱交換器が用いられ、瞬時に冷水を温水へと変化させます。
さらに、近年の高断熱住宅では「全熱交換器」を用いた換気システムが普及しています。これは、排出する室内の空気から熱と湿気を回収し、取り入れる外気に移すことで、冷暖房の負荷を抑えつつ新鮮な空気を供給する装置です。

自動車および移動体における熱管理

自動車の内燃機関は、走行中に膨大な熱を発生させます。この熱を適切に処理しなければ、機関の破損を招きます。

放熱器（ラジエーター）

機関内部を循環して熱を帯びた冷却液を、走行風によって冷却します。

油冷却器（オイルクーラー）

潤滑油の温度上昇を抑え、粘度を適切に保つことで機関の摩耗を防ぎます。

塗装工程の加熱装置

自動車の製造過程では、塗装を乾燥させるために蒸気熱を利用した超大型の加熱装置が用いられます。

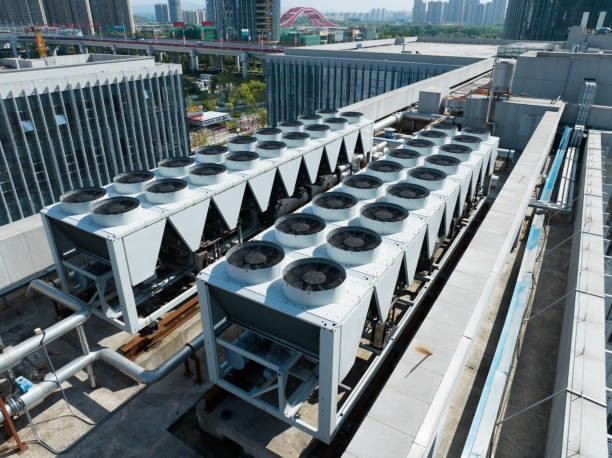

産業界における大規模熱交換器の役割

大規模な製造現場や発電施設において、熱交換器は単なる冷却装置ではなく、熱エネルギーの有効利用を実現するための基幹的な設備です。

発電所におけるエネルギー変換と回収

火力発電所では、燃料を燃焼させて得た熱で水を沸騰させ、高温高圧の蒸気を作り出します。この装置は「汽罐（ボイラー）」と呼ばれます。タービンを回し終えた蒸気は、再び水に戻して循環させる必要がありますが、この役割を担うのが「復水器（コンデンサー）」です。
これらの熱交換器群を最適に配置することで、燃料から得られる熱量を一滴たりとも無駄にしない高度な熱量管理が実現されています。

化学・食品・電子部品産業での活用

化学工場では、化学反応に伴って発生する熱（反応熱）を制御し、爆発的な反応を抑えるために熱交換器が用いられます。また、食品加工の分野では、牛乳や飲料の殺菌工程において、加熱と冷却を同時に行うことで熱量を再利用し、生産効率を高めています。
さらに、精密な温度・湿度の調整が求められる半導体や液晶パネルの製造工場（清浄室）では、空間全体の熱量を厳密に管理するために、高性能な空気調和用熱交換器が稼働しています。

保守点検の重要性と性能低下の要因

熱交換器は、長期間の使用に伴い、必ずその性能が低下します。その主因は、伝熱面への「沈着物（スケール）」の付着と「腐食」です。

沈着物による伝熱阻害と熱量損失

流体に含まれる成分が伝熱管の表面に付着し、硬い層を形成することを沈着（スケーリング）と呼びます。例えば、冷却水に含まれる成分は、熱によって析出し、断熱材のような役割を果たしてしまいます。
調査結果によれば、熱交換器の洗浄を適切に行うことで、放置した場合に比べて約27%もの熱量節減効果が得られることが示されています。特に、空気調和機の室外機のように塵埃を吸い込みやすい環境にある機器では、定期的な除塵が電力消費の抑制に直結します。

腐食による漏洩とその対策

異なる金属の接触や、流体に含まれる腐食性物質により、伝熱管に穴が開くことがあります。これにより内部の流体が混ざり合ったり、外部に漏れ出したりすると、大規模な事故や故障の原因となります。
これを防ぐためには、流体の性質に適合した耐食性材料（ステンレス鋼やチタンなど）を選定することや、定期的な分解検査によって詰物（パッキン）などの消耗部品を交換することが不可欠です。
また、沈着物の付着を抑えるために、濾過装置（ストレーナー）の設置や化学的処理も有効な予防策となります。

運用技術による省熱量消費への取り組み

熱交換器のハードウェアだけでなく、それをどのように運用するかというソフトウェアの側面も、省熱量消費において大きな意味を持ちます。
最新の管理システムでは、以下のような手法によって熱量消費の削減を図っています。

設定温度の調整

環境省の指針に基づき、室温を適切に設定することで、わずか1度の変更でも約10%の節電が可能となります。

分散起動と最大需要抑制

複数の機器を同時に動かさず、起動時間をずらすことで電力需要の頂点を抑えます。

夜間冷気の利用（ナイトパージ）

夜間の涼しい外気を取り込んで建物をあらかじめ冷やしておくことで、翌日の冷房負荷を軽減します。

残熱の活用

業務終了の数十分前に機器を停止し、残った冷気や暖気を活用して室温を維持します 4。

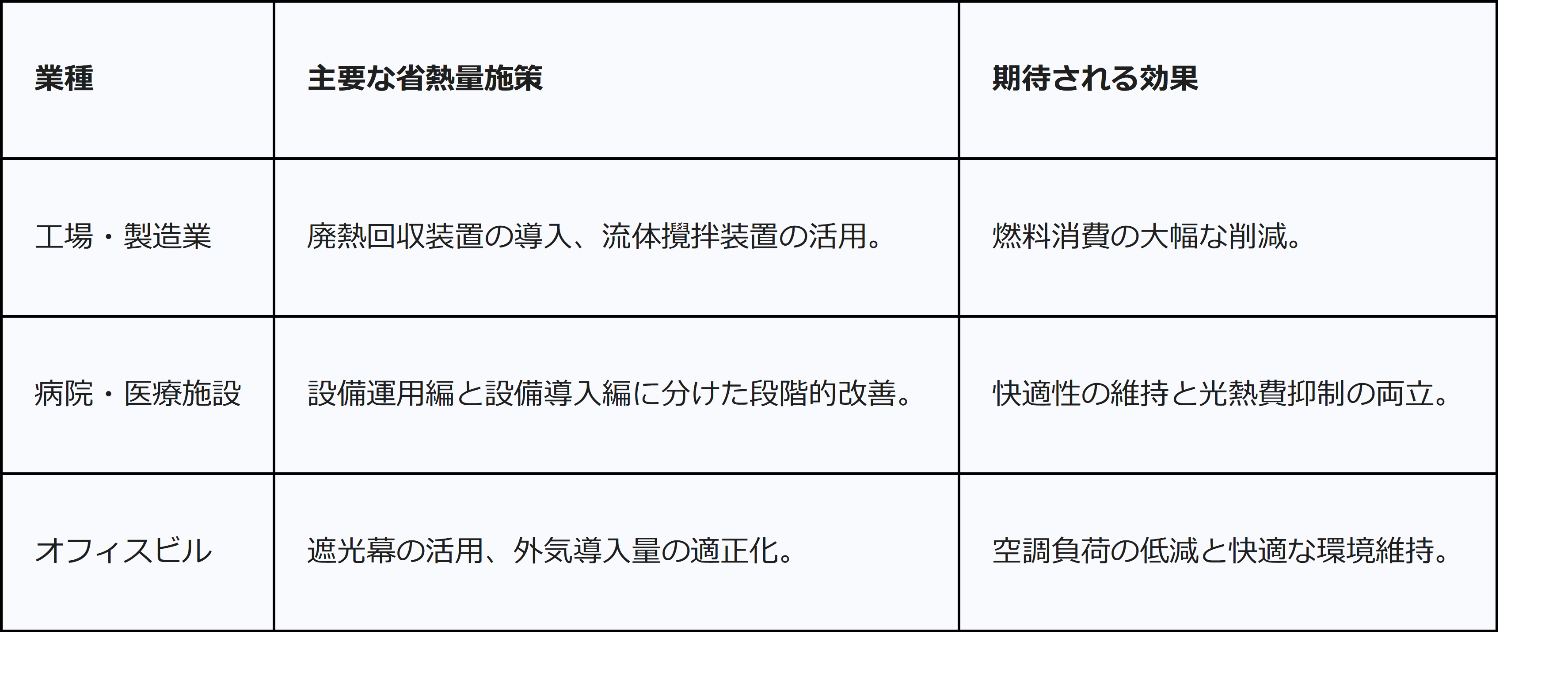

産業分野別のアプローチ

業種によって熱交換器の運用形態は異なります。工場では排出される熱（廃熱）をどのように回収するかが焦点となりますが、病院や福祉施設では、二十四時間の稼働を前提とした安定性と効率の両立が求められます。
※業種

これらの施策を組み合わせることで、単なる機器の更新以上の効果を引き出すことが可能になります。

熱交換器の選定と導入の指針

新たに熱交換器を導入、あるいは更新する際には、将来的な運用費用や保守の容易性を考慮した適切な選定が求められます。

計算仕様書による条件の明確化

設計を依頼する際には、「計算仕様書」によって詳細な要件を提示する必要があります。主な項目は以下の通りです。

熱媒の選定

蒸気、温水、あるいは熱媒油など、使用する流体の種類と圧力を指定します。

温度条件

流体の入口温度から目標とする出口温度までの範囲を明確にします。

流量と風量

単位時間あたりに処理すべき流体の量を算出します。

材質の選定

標準的な鉄や銅に加えて、耐食性が必要な場合は特別な合金を検討します。

空間的制約

設置場所の寸法や、配管の取り回し、送風機の能力に合わせた圧力損失の許容範囲を決定します。
これらの情報を基に、専業メーカーは最適な鰭の形状や管の配置を設計し、最大の効率を引き出す装置を製作します。

環境保護と将来展望

地球温暖化の進行に伴い、熱交換器の役割はますます重要性を増しています。2023年には統計開始以来の最高気温を記録するなど、熱量管理の失敗は単なるコストの問題ではなく、環境破壊への加担を意味するようになっています。
次世代の技術として、海洋温度差発電のように、自然界のわずかな温度差から電力を生み出す試みも進んでいます。ここでは、深海の冷水と海面の温水を用いて媒体を蒸発・凝縮させるために、超高効率な熱交換器が中核を担っています。

まとめ

熱交換器は、熱という目に見えないエネルギーを形のある価値へと変える「熱の守護者」です。

株式会社コーヨーラドが説くように、その本質は熱を無駄なく移動させることにあり、それは我々の生活の快適さと産業の発展を両立させるための要です。
日々の保守点検によって沈着物を防ぎ、運用の工夫によって無駄な熱量消費を抑えることは、経済的な利益をもたらすだけでなく、二酸化炭素の排出削減という地球規模の課題への貢献に直結します。
交換器という枯れた技術に見える領域の中にこそ、現代社会が抱える多くの課題を解決する鍵が隠されているとも言えます。
